Açık Uçlu Triger Kayışı

Açık Uçlu Triger Kayışı, motor hareketini lineer veya döner sistemlere senkron, kaymasız ve yüksek doğrulukla aktaran dişli kayış tipidir. “Açık uçlu” yapısı sayesinde istenilen uzunlukta kesilebilir ve farklı sistemlerde özel montajlara kolayca entegre edilebilir.

Poliüretan (PU) gövde ve çelik tel takviyeli iç yapısı sayesinde uzun ömürlü, esnemez ve yüksek tork dayanımlıdır. Lazer kesim, CNC, 3D printer, otomasyon ve taşıma sistemlerinde sessiz, titreşimsiz ve hassas hareket sağlar. Şimdi sipariş verin; sisteminizde senkronizasyonu mükemmel seviyeye çıkarın.

Açık Uçlu Triger Kayışı Genel Bilgiler

Açık Uçlu Triger Kayışı, güç aktarımında kayma olmadan senkron hareket elde etmek için kullanılan, iç yüzeyi dişli yapıya sahip özel bir kayıştır. “Açık uçlu” olması, sabit uzunluk yerine sistem ölçüsüne göre kesilerek kullanılmasına imkân tanır. Bu sayede lineer eksen sistemlerinde veya özel uzunluk gerektiren projelerde esnek çözümler sunar.

Yüksek mukavemetli poliüretan dış katman, aşınmaya karşı dayanıklılık sağlarken; iç kısımda yer alan çelik veya kevlar kord takviyesi, esneme ve deformasyon riskini ortadan kaldırır. Bu yapı, uzun ömürlü ve kararlı bir çalışma sunar.

Açık Uçlu Triger Kayışı Teknik Özellikleri

Yapı: Açık uçlu (sonsuz kayış değil – kesilebilir)
Malzeme: Poliüretan (PU) gövde + çelik / kevlar kord takviyeli

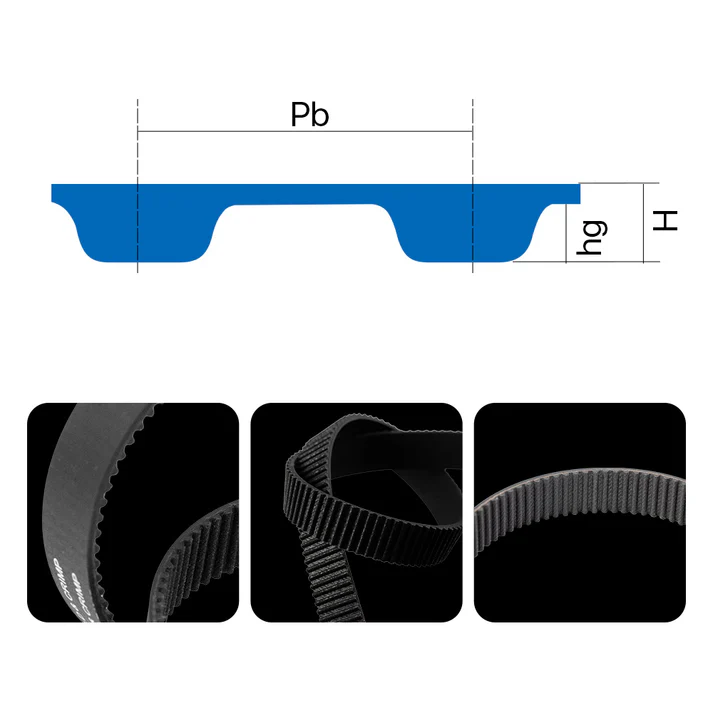

Dişli Profili: GT2, GT3, T2.5, T5, T10, HTD3M, HTD5M, HTD8M (uygulamaya göre)
Genişlik: 6 mm – 25 mm (modeline göre değişir)
Uzunluk: Kullanım ölçüsüne göre kesilebilir (örneğin metre bazlı satış)
Çalışma Sıcaklığı: -25°C – +80°C
Çalışma Hızı: 0 – 8000 rpm (doğru gerginlikte)
Renk: Genellikle beyaz (PU), siyah veya mavi
Uzunluk Esneme Oranı: %0.05’in altında (çelik kordlu modellerde)
Uyumluluk: Zamanlama kasnaklarıyla tam senkron uyum
Bakım: Yağsız, kuru çalışmaya uygundur

Kullanım Alanları

Açık Uçlu Triger Kayışı, hassas ve senkron hareket gereken tüm sistemlerde kullanılır:

Lazer kesim, markalama ve gravür makinelerinde eksen hareketi
CNC router, plazma ve otomasyon sistemlerinde tahrik mekanizması
3D yazıcılarda lineer taşıma ekseni
Robotik sistemlerde senkronize hareket aktarımı
Taşıma ve konveyör sistemlerinde özel uzunluk uygulamaları

Neden Açık Uçlu Triger Kayışı Tercih Edilmeli?

Açık Uçlu Triger Kayışı, sabit uzunluk sınırlamasını ortadan kaldırır. Proje bazlı ölçülendirme avantajı sayesinde hem montaj hem de bakım kolaylığı sağlar. Çelik takviyeli yapısı sayesinde yüksek tork altında bile uzamaz, sistem doğruluğunu korur. Poliüretan gövdesi uzun ömürlü kullanım sunar. Şimdi sipariş verin; makinenize tam uyumlu senkron hareket çözümü kazandırın.

Makine Ölçüsü (Alan)	Eksen	Kayış Tipi	Ölçü / Pitch (mm)	Genişlik (mm)	Takviye Malzeme	Not / Kullanım Özelliği
20×30 – 40×60 cm	X / Y	GT2	2	6–10	Fiberglass	Küçük masaüstü sistemlerde sessiz ve hassas hareket. Uygun maliyetli.
60×40 – 90×60 cm	X	GT2 veya HTD-3M	2–3	10–15	Kevlar / Fiberglass	X ekseninde hız önemli, düşük momentte stabil performans.
60×40 – 90×60 cm	Y	HTD-3M veya HTD-5M	3–5	15–20	Kevlar / Çelik kord	Gantry yapısı ağır; yüksek tork aktarımı için dayanıklı kayış.
100×80 – 130×90 cm	X	HTD-3M	3	15	Kevlar	Orta segment lazerlerde en yaygın standart eksen kayışı.
100×80 – 130×90 cm	Y	HTD-5M	5	20	Kevlar / Çelik kord	Köprü kütlesi yüksek, daha geniş diş profili ile tork artışı sağlar.
160×100 – 200×130 cm	X	HTD-3M veya HTD-5M	3–5	15–20	Kevlar	Uzun eksenlerde açık uçlu (open-end) kayış tercih edilir.
160×100 – 200×130 cm	Y	HTD-5M veya HTD-8M	5–8	20–25	Kevlar / Çelik kord	İki motorlu gantry sistemlerinde senkron kayış kullanımı önerilir.
1300×2500 – 1500×3000 mm	X	HTD-5M veya HTD-8M	5–8	20–30	Kevlar / Çelik kord	Uzun eksenlerde senkron çift kasnaklı düzen gerekir.
1300×2500 – 1500×3000 mm	Y	HTD-8M	8	25–30	Çelik kord	Ağır gövdeli, yüksek torklu servo sistemlerde tercih edilir.
Z Ekseni (opsiyonel)	Z	T10 veya Trapez Vidalı	10	15–25	Çelik tel	Tabla kaldırma mekanizması; düşük hız, yüksek moment gerektirir.
